小尺寸工业显示定制案例｜专为检测仪表优化的3.5寸TFT显示屏方案

工业检测仪表作为工业生产、环境监测、设备运维的核心终端设备，主要用于实时采集、展示设备数据、波形曲线、告警参数。设备常年运行在温差大、电磁复杂、强光直射的工业现场，这就对配套显示屏的运行稳定性、环境适应性、抗干扰能力、可视效果提出了远超消费级屏幕的严苛要求。

目前绝大多数仪表厂商选型时，都会优先选用通用标准显示屏，看似降低采购成本，却极易在批量落地后出现各类显示故障，影响设备稳定性与品牌口碑。

本期真实B端案例，聚焦工业检测仪表专用3.5吋TFT显示屏定制项目，精准还原客户量产痛点、针对性定制优化方案及最终落地成效，为仪器仪表研发、硬件工程师、采购团队提供真实可参考的选型定制思路。

一、项目背景：通用屏适配检测仪表的四大核心痛点

本次合作客户是专业研发、生产工业手持检测仪表的优质厂商，设备广泛应用于工厂设备巡检、户外工况监测、生产线数据采集等场景。设备为便携电池供电结构，内部安装空间紧凑，对显示屏的尺寸、性能、结构适配性要求极高。

客户前期采用市面通用3.5寸消费级显示屏，在样机测试和小批量投放市场后，陆续暴露多项无法规避的问题，严重影响产品品质与用户体验：

1、温域适配性差，高低温环境故障频发

通用屏仅适配常温室内环境，在冬季户外低温场景下，屏幕响应卡顿、画面拖影、显示卡顿；在夏季密闭仪表壳体、高温车间场景中，屏幕色彩失真、亮度衰减严重，无法正常清晰展示检测数据。

2、抗电磁干扰弱，工业现场显示异常

检测仪表常靠近变频器、大功率电机、高压设备等强电磁环境作业，通用屏无专业抗干扰设计，频繁出现花屏、闪屏、数据乱码、画面漂移等问题，导致检测数据无法正常读取。

3、户外可视度低，强光下无法作业

通用屏亮度参数偏低、无专业光学优化，在户外自然光、露天工况下，屏幕发白、画面模糊，波形曲线、数值参数完全看不清，直接影响现场检测工作开展。

4、结构兼容性差，增加改造成本

标准屏的FPC排线长度、出线方向、安装孔位为通用规格，无法适配客户仪表的定制化壳体结构。客户需要额外改板、加装转接配件，大幅增加研发成本和量产周期。

基于以上痛点，客户核心需求明确：在不改动原有主控硬件的基础上，定制适配检测仪表工况的3.5寸工业级显示屏，从材质、电路、光学、结构全方位优化，彻底解决现场显示问题，适配长期批量量产。

二、精准定制方案：针对性解决仪表显示难题

结合客户设备参数、使用场景、结构图纸，我们技术团队一对一深度对接，摒弃通用屏的标准化设计，从核心维度做工业级定制优化，精准匹配检测仪表的使用需求，核心定制参数及优化方案如下：

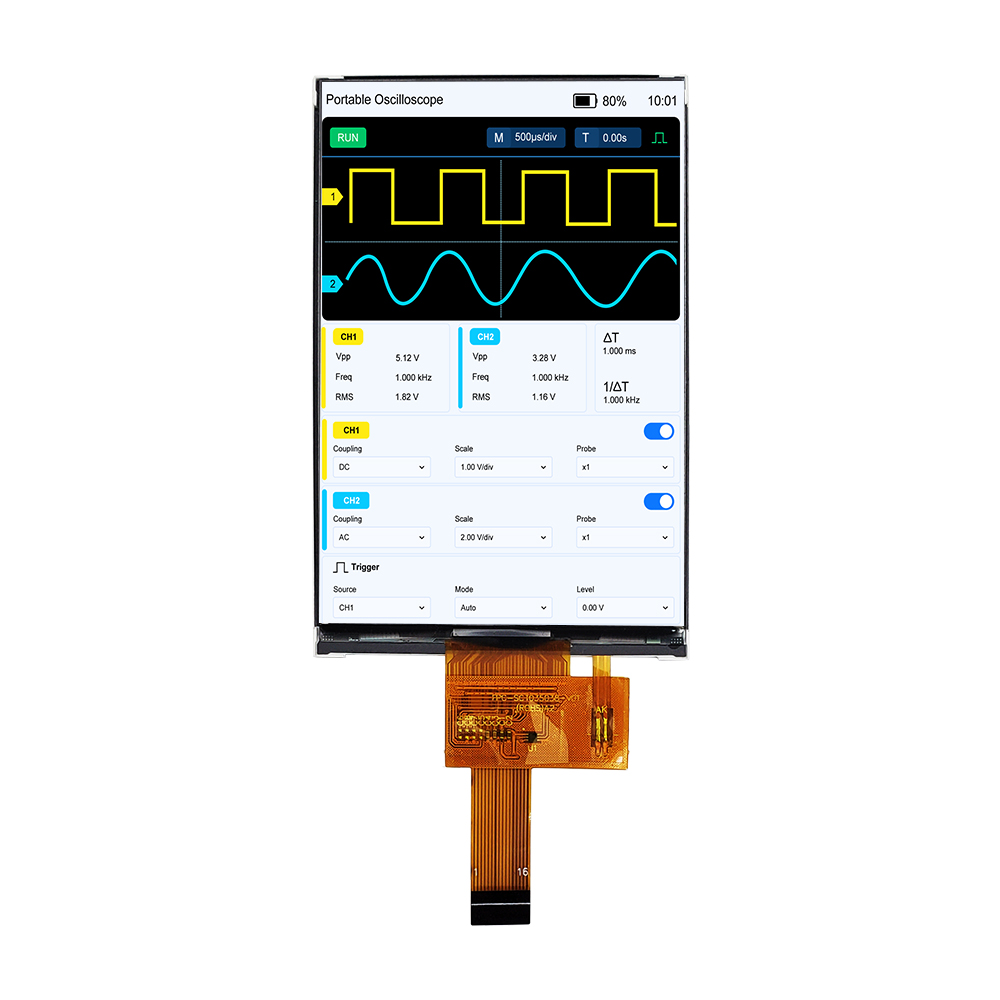

基础规格适配：采用3.5英寸工业级TFT液晶模组，320×240标准分辨率，完美适配仪表常规显示界面、数据波形展示需求，兼容客户原有MCU并行接口，无需改动主控电路，大幅降低客户研发改造成本。

1、宽温材质定制，解决高低温显示故障

替换消费级液晶基材，选用工业级宽温液晶材料，将屏幕常规工作温区拓宽至-20℃~70℃，可根据特殊工况升级-30℃~85℃超宽温版本。彻底解决低温拖影、黑屏、响应慢，高温色彩失真、亮度衰减等问题，适配全季节、全工况工业场景。

2、硬件电路优化，强化EMC抗干扰能力

针对工业强电磁场景，在模组PCB板专属增加滤波电路、静电防护模块，升级抗干扰硬件设计，提升屏幕抗静电、抗电磁辐射能力。从硬件层面杜绝工业现场花屏、闪屏、数据乱码问题，保障检测数据显示稳定、精准。

3、光学效果升级，提升户外强光可视性

优化背光模组与屏幕光学贴合工艺，标配450cd/㎡高亮度，可按需升级800cd/㎡高亮版本，搭配防眩光光学优化。有效解决户外自然光下屏幕发白、看不清的问题，保障强光环境下数据、波形清晰可见。

4、结构个性化定制，完美适配设备壳体

根据客户仪表内部结构尺寸，定制调整FPC排线长度、出线方向、安装孔位与固定方式，无需客户二次改板、无需加装转接配件，完美适配设备紧凑空间，简化整机装配工序，提升量产装配效率。

5、长效品质优化，适配设备长周期使用

采用工业级背光芯片，背光使用寿命可达50000小时以上，支持仪表长期不间断通电运行，有效降低设备后期故障概率和售后维护成本。同时可按需选配电阻/电容触摸、钢化玻璃盖板、三防涂层等配置，适配更多复杂工况。

三、标准化落地流程：严控品质，精准匹配量产需求

作为专业的工业显示屏源头厂家，我们仅聚焦显示屏模组研发、定制、品控、量产环节，以客户需求为唯一标准，所有优化调整均基于客户确认的方案执行，不私自改动产品规格，保障每一款定制产品精准适配客户设备。

1、需求精准对接，方案固化确认

技术团队对接客户研发、工程团队，核对设备主控参数、壳体尺寸、使用工况、性能要求，梳理完整定制参数清单，形成标准化方案文档，经客户确认后，再启动样品开发，确保所有优化点贴合客户实际需求。

2、实验室全项可靠性检测

样品完成后，我们内部完成工业级全项可靠性测试，包含高低温循环测试、静电抗扰测试、背光老化测试、防震抗压测试、时序兼容性测试等，全方位验证屏幕的稳定性、适配性，杜绝批量性品质问题。

3、客户样机适配验证

交付合格样品后，由客户装机进行整机适配测试。我方全程提供远程技术支持，协助客户完成时序调试、参数适配，解答装机适配问题，助力客户快速完成样机验证。

4、稳定批量量产，保障品质一致性

客户确认样品达标、方案定型后，启动标准化批量量产。全程严控生产工艺、物料品质，保障每一批次显示屏的参数、性能、结构高度一致，适配客户长期量产需求。

四、项目落地成效：全方位提升设备核心品质

本次3.5寸定制显示屏落地后，完美解决客户检测仪表的所有显示痛点，大幅提升设备稳定性与市场竞争力，获得客户高度认可：

1、工况适配能力全面升级：高低温、强电磁、强光等复杂工业场景下，屏幕显示稳定无异常，无花屏、闪屏、数据漂移、画面模糊等问题，设备环境适配性大幅提升。

2、节约研发与生产成本：无需客户改动原有主控电路、无需二次改板和配件加装，大幅缩短设备研发调试周期，降低研发、装配、售后维修成本。

3、整机品质与口碑提升：显示效果清晰稳定，设备故障率显著下降，终端客户使用体验大幅优化，助力客户提升产品市场竞争力与品牌口碑。

4、适配长期量产迭代：定制方案标准化、参数固化，批次一致性强，可长期稳定供货，适配客户设备多年量产迭代需求。

五、我们可提供的仪表显示定制方案

深耕工业小尺寸显示屏定制多年，我们专注为各类工业仪器、检测设备、工控仪表提供专属化显示解决方案，不做通用屏同质化适配，只做场景化精准定制。

可定制尺寸：2.4寸、2.8寸、3.2寸、3.5寸、4.3寸、5寸等小尺寸工业TFT显示屏

适配场景：工业检测仪表、环境监测设备、手持分析仪、电力仪表、工控人机界面等

核心定制服务：宽温适配、高亮防眩光、EMC抗干扰强化、结构尺寸定制、接口适配调试、三防工艺定制等，支持按需个性化开发。

结语

工业检测仪表的核心竞争力，源于稳定可靠的整机性能，而显示屏作为人机交互的核心窗口，其适配性和稳定性直接决定设备的终端使用体验。通用消费级屏幕无法匹配复杂工业工况，场景化定制工业显示屏，才是工业仪表降本提质、规避故障的最优解。

如果您的检测仪表、工业仪器正面临显示不稳定、环境适配差、结构不兼容等问题，需要3.5寸及其他小尺寸工业显示屏定制方案，欢迎随时咨询。我们将根据您的设备参数、使用场景，一对一出具专属适配方案，提供高品质、可量产的工业显示模组。
